LVZBG型周邊傳動刮泥機
用途：
LVZBG型周邊傳動刮泥機適用于中心進水、周邊出水、中心排泥的中、大型池徑的輻流式沉淀池；主要用于城鎮污水處理廠初沉淀池內排泥。
結構及工作原理：
該設備采用周邊傳動，污水從池中心的進水管流入，經穩流筒擴散后，均勻地向周邊呈輻射狀流出，呈懸浮狀的污泥經沉淀后沉積于池底，驅動裝置驅動工作橋沿周邊旋轉，并帶動刮臂及刮泥板轉動，將污泥從池周刮向中心集泥槽后，靠池內靜水壓由排泥管排出池外，水面的浮渣通過撇清裝置撇向池邊，再由刮渣耙刮進排渣斗內排出池外，而上清液則通過三角形出水堰板滲入出水槽內排出。

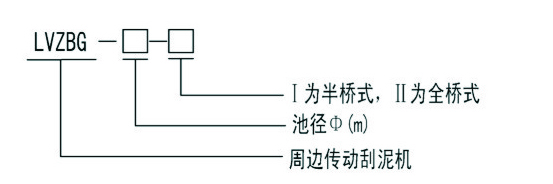

型號說明：
LVZBG型周邊傳動刮泥機適用于中心進水、周邊出水、中心排泥的中、大型池徑的輻流式沉淀池；主要用于城鎮污水處理廠初沉淀池內排泥。
結構及工作原理：
該設備采用周邊傳動，污水從池中心的進水管流入，經穩流筒擴散后，均勻地向周邊呈輻射狀流出，呈懸浮狀的污泥經沉淀后沉積于池底，驅動裝置驅動工作橋沿周邊旋轉，并帶動刮臂及刮泥板轉動，將污泥從池周刮向中心集泥槽后，靠池內靜水壓由排泥管排出池外，水面的浮渣通過撇清裝置撇向池邊，再由刮渣耙刮進排渣斗內排出池外，而上清液則通過三角形出水堰板滲入出水槽內排出。
型號說明：

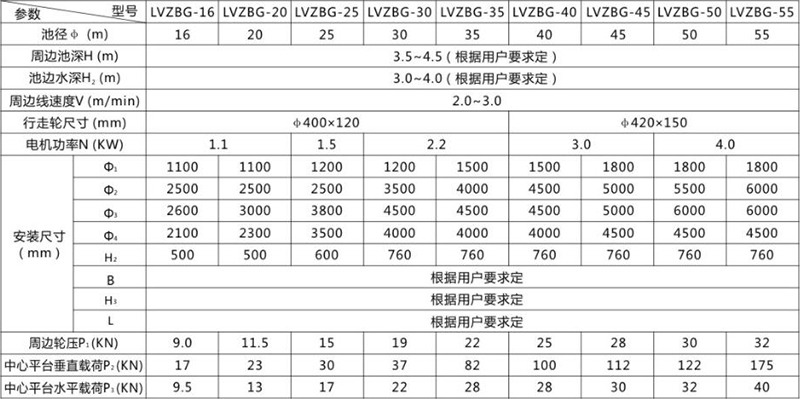

主要技術參數和安裝尺寸表：
主要特點：
工作橋可采用半橋式或全橋式，其材質可采用碳鋼、不銹鋼或鋁合金等；
驅動裝置采用軸裝式斜齒輪減速機與主動滾輪直聯傳動，結構緊湊，機械效率較高；
刮板以對數螺旋線軌跡集泥，連續性好、集泥的效率較高；當池底坡度為1：10，可減小掛泥時的阻力。

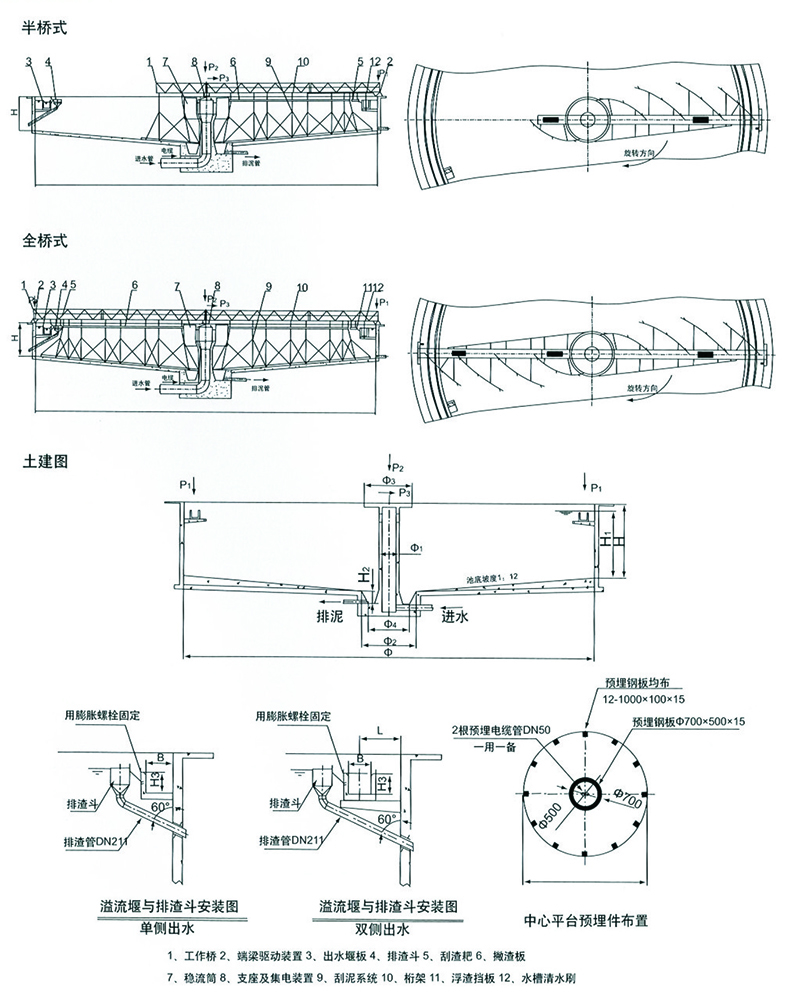

外形安裝尺寸圖：
工作橋可采用半橋式或全橋式，其材質可采用碳鋼、不銹鋼或鋁合金等；
驅動裝置采用軸裝式斜齒輪減速機與主動滾輪直聯傳動，結構緊湊，機械效率較高；
刮板以對數螺旋線軌跡集泥，連續性好、集泥的效率較高；當池底坡度為1：10，可減小掛泥時的阻力。
外形安裝尺寸圖：
